Котлы наружного размещения производство

Группа компаний НПК «Завод модульного энергооборудования» осуществляет производство котлов наружного размещения на газе, твердом топливе и дизеле. Мы занимаемся проектированием и строительством котлов наружного размещения уже более десяти лет.

Специализируемся на направлении производство котлов наружного размещения. Решим Ваши задачи «под ключ»: от подбора решения и проектной проработки до изготовления, испытаний, комплектации и выпуска полного комплекта документов для ввода в эксплуатацию.

Прочитайте нашу статью «Требования к установке котлов наружного размещения газовых и монтажу уличных газовых котлов, их проектированию и монтажу» от опытного специалиста, чтобы заранее разобраться в требованиях к установке и проектированию, и получите консультацию по Вашему объекту.

Котлы наружного размещения производство

Производство с учётом норм включает следующие этапы:

• Предпроектная проработка и техническое задание.
• Конструкторская и технологическая подготовка.
• Изготовление и сборка.
• Контроль качества, испытания, приёмка.
• Подтверждение соответствия и маркировка.

Более подробно опишем этапы производства ниже.

Предпроектная проработка и ТЗ

Мы сбираем следующие исходные данные: тепловая нагрузка, режимы, температура графика, качество воды, климат, требования к диспетчеризации. Это необходимо для учета специфики объекта и планирования дальнейших работ.  Также определяем состава кнр котла наружного размещения. Подбираем котлы, горелки, насосы, теплообменники (при необходимости), узлы учёта, химическую водоподготовку (ХВО) или подпитку, группу безопасности.

Важно на этом этапе проверить ограничения площадки: расстояния, доступ для обслуживания, вентиляция, дымоход, подвод газа и электричества.

Конструкторская и технологическая подготовка

Этап включает в себя компоновку узлов с сервисными зонами и безопасными проходами, подбор материалов, толщин, теплоизоляции, защиты от коррозии , проработку автоматики безопасности.

Изготовление и сборка

На производстве изготавливают рамы или корпуса наружного исполнения, узлы обвязки и трубопроводы. После выполняется монтаж котла и горелочного устройства, арматуры. Инженеры КИПиА занимаются сборкой шкафов управления, трассировкой кабелей, маркировкой. По техническому заданию выполняем меры по шуму и вибрации, теплоизоляции и защите от обмерзания.

Контроль качества, испытания, приёмка

Мы проводим заводские испытания и оформление протоколов в объёме, предусмотренном техническим заданием и применимыми нормами.

Изделие проходит гидравлические испытания, проверку герметичности и функциональные испытания автоматики и защит,  входной контроль материалов и комплектующих, также проверяем сварные соединения (визуально-измерительный контроль и, при необходимости, УЗК/РК и др.).

Подтверждение соответствия и маркировка

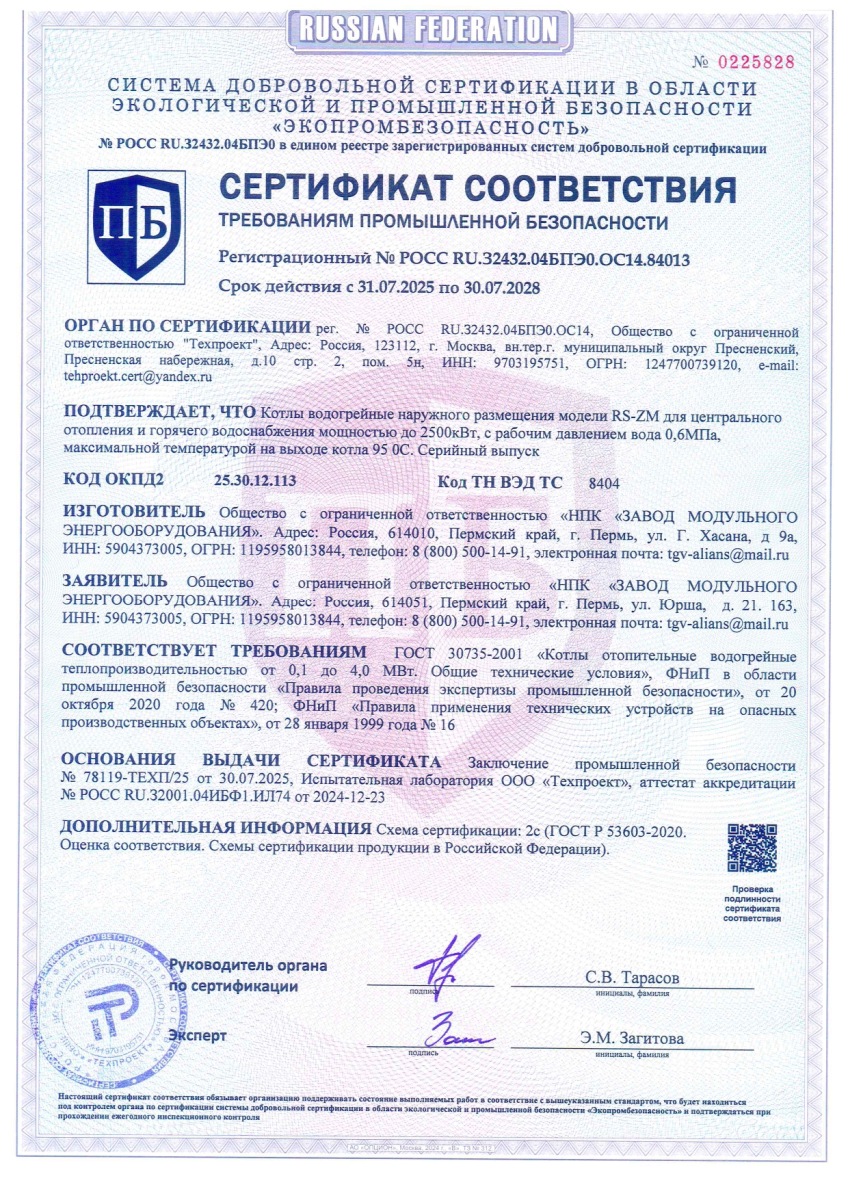

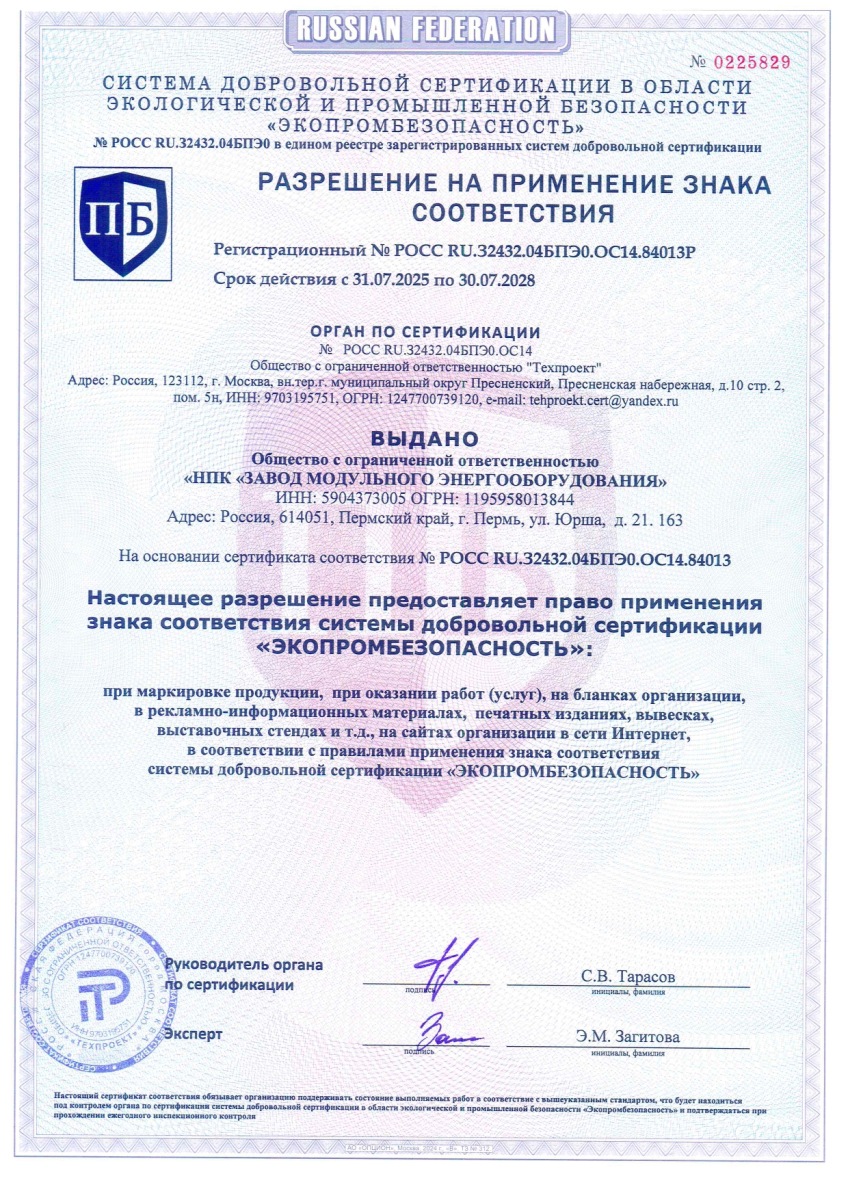

Ознакомиться с сертификатами соответствия на котлы наружного размещения можно на нашем сайте. По завершению производства котла наружного размещения Вы получаете паспорт изделия, руководство по эксплуатации, КНР со всеми необходимыми маркировками и табличками.

Нормативная и законодательная база по производству котлов наружного размещения

Федеральные законы:

• Федеральный закон N 116-ФЗ «О промышленной безопасности опасных производственных объектов»
• Федеральный закон N 123-ФЗ «Технический регламент о требованиях пожарной безопасности»
• Федеральный закон N 384-ФЗ «Технический регламент о безопасности зданий и сооружений»
• Федеральный закон N 69-ФЗ «О газоснабжении в Российской Федерации»

Технические регламенты:

• ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением»
• ТР ТС 010/2011 «О безопасности машин и оборудования»
• ТР ТС 004/2011 «О безопасности низковольтного оборудования»
• ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

Нормы и правила в области промышленной безопасности (Ростехнадзора):

• «Правила безопасности сетей газораспределения и газопотребления»
• «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением»

Постановления Правительства РФ:

• ПП РФ N 87 «О составе разделов проектной документации и требованиях к их содержанию»
• ПП РФ N 1479 «Правила противопожарного режима в Российской Федерации»

Своды правил (СП) и нормы по котельным и газовым системам:

• СП 89.13330 «Котельные установки»
• СП 62.13330 «Газораспределительные системы»
• СП 60.13330 «Отопление, вентиляция и кондиционирование»
• Также на практике учитываются профильные СП по внутренним газопроводамили газопотреблению, пожарной безопасности, электроустановкам и молниезащите (точный перечень определяется проектом и условиями площадки).

Отраслевые требования и стандартизации:

• ГОСТ или СТО на котлы, горелочные устройства, арматуру, трубопроводы, сварку, НК, лакокрасочные покрытия, климатическое исполнение.
• Требования к сварочным работам и аттестации персонала/технологий (например, в части НАКС) применяются, если в изделии есть сварные соединения, подпадающие под контроль по классу ответственности.

КНР котел наружного размещения – это комплексное изделие, где пересекаются требования к газу, автоматике, электротехнике, металлоконструкциям, дымоходам. Поэтому нормативная база всегда собирается под конкретную конфигурацию.

Документы по итогу работ

Перечень документов зависит от комплектации и схемы подтверждения соответствия. В составе поставки и по результатам изготовления Вы получаете:

• паспорт на изделие и паспорта на комплектующее оборудование;
• руководство по эксплуатации, инструкция по монтажу, настройке и пуску;
• комплект электрических схем, спецификации, перечень элементов автоматики;
• протоколы заводских испытаний: гидроиспытания, проверка автоматики, герметичность;
• документы по сварке и контролю (журналы, акты, протоколы НК) при применимости;
• сертификаты соответствия ТР ТС (по составу изделия);
• комплект отгрузочной документации и ведомость ЗИП.

Если требуется, готовим пакет под ввод в эксплуатацию на стороне Заказчика, в том числе для объектов, подпадающих под надзор, в части документов производителя и заводских испытаний.

Звоните нам и получите бесплатную консультацию! Наши специалисты уточнят исходные данные, помогут составить грамотное ТЗ и предложат оптимальное решение по составу и бюджету. Ждем Вашего звонка!
