Автоматика для газового котла отопления и теплоснабжения Unomatic-K производства Hermes (Viessmann)
Группа компаний НПК «Завод модульного энергооборудования» предлагает купить автоматику для газовых котлов отопления Hermes (Viessmann) шкаф Unomatic-K - надежная технология российского производтва. Есть в наличии на складе в Туле и Тульской области!
Так же, наши инженеры осуществляют проектирование и монтаж систем автоматики котельной на для Вашего объекта.
Система автоматики для газового котла Unomatic-K от промышленной группы HERMES необходима для автоматической регулировки работы водогрейных котлов с блоками автоматики Unomatic. Максимальное количество котлов -4шт.
Систему автоматики располагают в зданиях промышленного, производственного, коммунально-бытового назначения, на небольшом расстоянии от котлов, которые она регулирует.
Устройство системы автоматики для газового котла отопления Unomatic

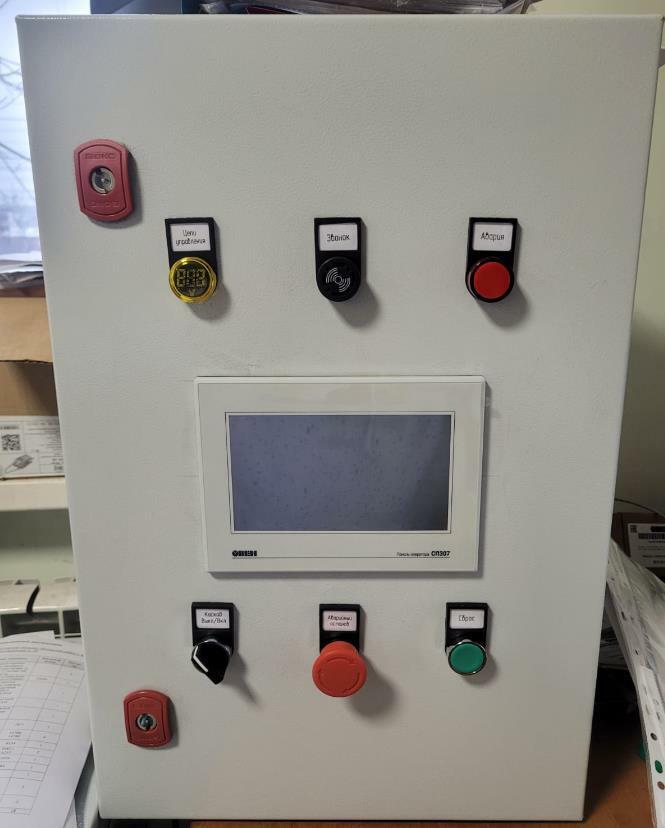

Корпус щита выполнен из металла, крепится на стену. На передней панели (двери) расположены элементы индикации и управления, так же на двери расположено панель оператора.
На монтажной панели внутри щита установлены автоматические выключатели, промежуточные реле и клеммные колодки, предназначенные для подключения датчиков, исполнительных механизмов, программируемый логический контроллер, модуль ввода аналоговых сигналов.
Принцип работы системы автоматики для котла отопления
Система автоматики котла обеспечивает работу каскада котлов, управляет смесительными контурами и системой приготовления ГВ .
Функции системы:
- контроль технологических параметров каскада;
- поддержание заданной температуры по графику с привязкой к уличной температуре, в зоне установки датчика температуры подающей магистрали котлов;
- включение/отключение котлов по наработке;
- включение следующего в очереди котла при поступлении сигнала об аварии от работающего котла;
- Управление тремя смесительными контурами:
- Поддержание заданной температуры в зоне установке датчика по графику с привязкой к уличной температуре;
- Занижение заданной температуры в определённый период времени;
- Контроль аварийных сигналов от датчиков безопасности контура, с отключение насоса контура;
- Управление прямым контуром:
- Контроль аварийных сигналов от датчиков безопасности контура, с отключение насоса контура;
- Управление системой загрузки ГВС:
- поддержание заданной температуры по дельте загрузки;
- выдачу аварийного сигнала по низкой температуре контура.
Технические характеристики автоматики Unomatic-K
- Номинальное напряжение силовых цепей и цепей управления ~220 В
- Допустимое отклонение напряжения электропитания +15/-20%
- Номинальная частота сети 50±1 Гц
- Номинальный ток 17,5 А
- Степень защиты оболочки от воздействия окружающей среды IР54
- Категории размещения по климатическому исполнению УХЛ3
- Предельная температура рабочей окружающей среды -10/+40 0 С
- Предельная относительная влажность окружающей среды 80 % (при +25 0 С без конденсации влаги)
- Атмосферное давление от 84 до 106,7 кПа
- Высота над уровнем моря не более 2000 м
- Заявленный средний срок службы 7 лет
- Габаритные размеры 600x400x200 мм
- Потребляемая мощность 20 В т
- Масса 20 кг
